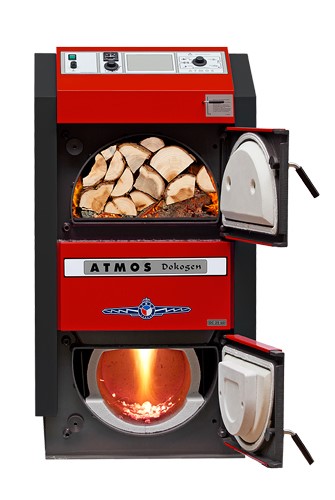

ATMOS Kotel DC 25 GD
Jedná se o ekologický zplynovací kotel na dřevo s odtahovým ventilátorem a chladící smyčkou. Kotel Generátor Dokogen se vyznačuje speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.
Výhody zplynovacích kotlů na dřevo ATMOS
- Možnost spalovat velké kusy dřeva
- Velký zásobník paliva - dlouhá doba hoření
- Trubkový výměník
- Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
TECHNICKÉ ÚDAJE
| Typ kotle | , | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
| Výkon kotle | kW | 19 | 25 | 29,8 | 40 | 49 |
| Předepsaný tah komína | Pa | 16 | 18 | 20 | 22 | 24 |
| Hmotnost kotle | kg | 376 | 469 | 466 | 548 | 565 |
| Objem vody v kotli | l | 73 | 105 | 105 | 112 | 128 |
| Objem palivové šachty | dm3 | 85 | 125 | 125 | 170 | 170 |
| Max. délka dřeva | mm | 330 | 530 | 530 | 530 | 530 |
| Účinnost , | % | 90,3 | 90,5 | 90,8 | 90,5 | 92,0 |
| Teplota spalin při jmenovitém výkonu | °C | 145 | 132 | 155 | 175 | 183 |
| Předepsané palivo | , | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | ||||
| Minimální teplota vratné vody | °C | 65 | ||||
| Třída kotle | , | 5 | 5 | 5 | 5 | 5 |
| 1. | Těleso kotle | 15. | Čistící víko |  |
| 2. | Dvířka přikládací | 16. | , | |
| 3. | Dvířka popelníková - spalovací prostor | 17. | Táhlo zatápěcí záklopky | |
| 4. | Ventilátor - odtahový (S) | 18. | Teploměr | |
| 5. | Žáruvzdorná tvarovka - tryska | 19. | Přívodní vzduchový kanaál | |
| 6. | Ovládací panel | 20. | Vypínač s kontrolkou | |
| 7. | Bezpečnostní termostat | 22. | Regulátor tahu - Honeywell FR 124 | |
| 8. | Regulační klapka | 23. | Chladící smyčka proti přetopení | |
| 9. | Žáruvzdorná tvarovka - u typu GD - bok topeniště | 24. | Regulační termostat ventilátoru (kotlový) | |
| 10. | Žáruvzdorná tvarovka - u typu GD - kulový prostor | 25. | Výplň dvířek - Sibral | |
| 11. | Těsnění - trysky - 12x12 (14x14) | 26. | Těsnění dvířek - šňůra 18x18 | |
| 12. | Žáruvzdorná tvarovka - půlměsíc | 27. | Spalinový termostat | |
| 13. | Zatápěcí záklopka | 30. | Kondenzátor ventlátoru | |
| 14. | Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru | 33. | Brzdič (Turbulátor) |
ROZMĚRY KOTLŮ
| Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
| A | 1281 | 1281 | 1281 | 1435 | 1435 |
| B | 820 | 1020 | 1020 | 1120 | 1120 |
| C | 680 | 680 | 680 | 680 | 680 |
| D | 945 | 945 | 945 | 1095 | 1095 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 87 | 87 | 87 | 82 | 78 |
| G | 185 | 185 | 185 | 185 | 185 |
| H | 1008 | 1008 | 1008 | 1152 | 1152 |
| CH | 256 | 256 | 256 | 256 | 256 |
| I | 256 | 256 | 256 | 256 | 256 |
| J | 6/4" | 6/4" | 6/4" | 2" | 2" |
| Výrobce | Atmos |
| Typ kotle | zplynovací kotel na dřevo |
| Výkon/Příkon (kW) | 25 kW |
| Maximální výkon kotle | 25 - 34 kW |
| Emisní třída | 5 |
| Palivo | dřevo |
