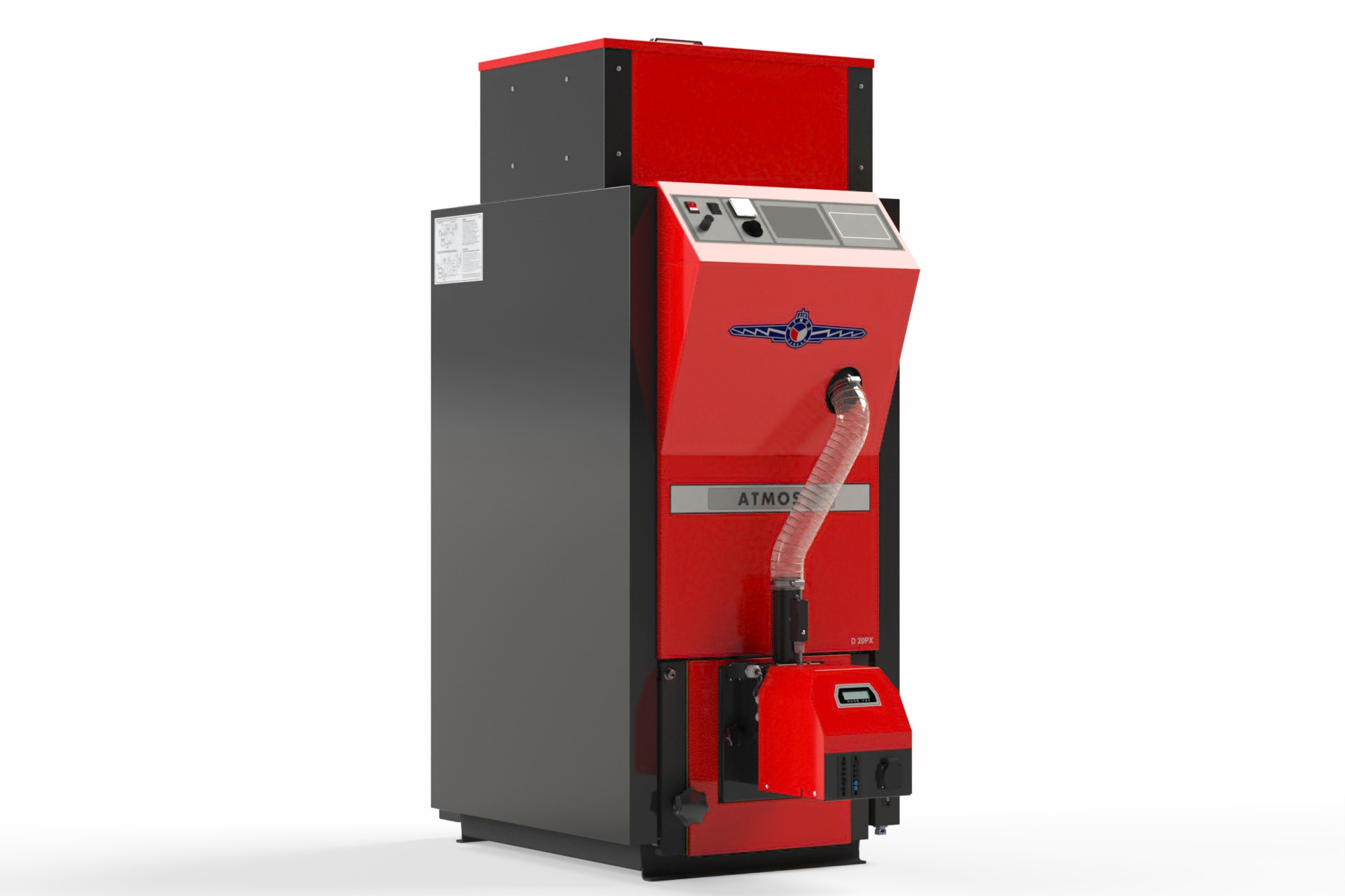

ATMOS Kotel D 25 PX
Sleva pro registrované
Distribuce ČRKompaktní automatické kotle na pelety
Teplovodní kotle ATMOS D10PX, D15PX, D20PX a D25PX jsou určeny pro komfortní vytápění rodinných domů, chalup a ostatních objektů peletami. Kotle jsou dodávány jako kompletní zařízení se zabudovaným dopravníkem, zásobníkem na pelety o objemu 65 l / 175 l / 215 l a hořákem na pelety ATMOS A25.
Jejich kompaktní řešení umožňuje instalaci do malých kotelen.
Výhody speciálních kompaktních kotlů ATMOS nové konstrukce
- Kompaktní rozměry pro malé kotelny
- Vše v jednom – kotel a zásobník na pelety, dopravník a hořák
- Velká keramická spalovací komora
- Odtahový ventilátor – (mimo D10PX)
- Trubkový výměník s možností provozního čištění
- Vysoká účinnost nad 90 %
- Velký komfort vytápění – plně automatický provoz kotle
- Pohodlné vybírání popela – jednoduché čištění pouze zepředu
- Malé rozměry a nízká hmotnost
- Možnost osazení kotle pneumatickou dopravou pelet
- Možnost osazení hořáku pneumatickým čištěním
- Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
Instalace
Předepsaným řešením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem, který umožňuje vytvoření odděleného kotlového a topného (primárního a sekundárního) okruhu, tak abychom zajistili minimální teplotu vratné vody do kotle 65 °C. Čím vyšší bude teplota vratné vody do kotle, tím méně bude kondenzovat dehtů a kyselin, které poškozují těleso kotle.
Teplota výstupní vody z kotle musí být trvale v rozsahu 80 – 90 °C. Další variantou je zapojení kotle s trojcestným mísícím ventilem a servopohonem řízeným z regulace (např. ACD 03, ACD 04) pro udržení minimální teploty vratné vody do kotle (65 – 75 °C).
Kotle D10PX, D15PX, D20PX a D25PX doporučujeme vždy zapojit s vyrovnávací nádrží o objemu 500 až 1000 l. Při zapojení kotle s vyrovnávací (akumulační) nádrží je kotel nejlépe řízen podle dvou čidel TS a TV umístěných na nádrži. Pro ovládání hořáku pomocí dvou teplot na vyrovnávací (akumulační) nádrži je nutné tuto nádrž osadit dvěma čidly KTF 20 (čidla TV a TS).
Technické parametry
D 10 PX |
D 15 PX |
D 20 PX |
D 25 PX |
||
| Výkon kotle | kW | 3-10 | 4,5-15 | 4,5-20 | 4,5-24 |
| Výhřevná plocha |
m2 |
1,5 | 1,9 | 1,9 | 2,2 |
| Objem palivové šachty (zásobníku) |
dm3 (l) | 65 | 175 | 175 | 215 |
| Rozměr plnícího otvoru | mm | 542x480 | 542x480 | 542x480 | 542x480 |
| Předepsaný tah komína | Pa/mbar | 13/0,13 | 15/0,15 | 16/0,16 | 17/0,17 |
| Max. pracovní přetlak vody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
| Hmotnost kotle | kg | 287 | 345 | 345 | 418 |
| Průměr odtahového hrdla | mm | 128/130 | 150/152 | 150/152 | 150/152 |
| Krytí el. části | IP | 20 | 20 | 20 | 20 |
| El. příkon - při spuštění - při provozu |
W | 522/1042 42 |
572/1092 92 |
572/1092 92 |
57/1092 92 |
| Účinnost kotle | % | 91,6 | 92,7 | 91,5 | 91,8 |
| Třída kotle | 5 | 5 | 5 | 5 | |
| Třída en. účinnosti | A+ | A+ | A+ | A+ | |
| Teplota spalin při jmen. výkonu (pelety) |
°C | 117 | 118 | 142 | 145 |
| Hmotnostní průtok spalin při jmen. výkonu (pelety) |
kg/s | 0,008 | 0,011 | 0,015 | 0,18 |
| Předepsané palivo | kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 16 – 19 MJ.kg-1 | kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 16 – 19 MJ.kg-1 | kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 16 – 19 MJ.kg-1 | kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 16 – 19 MJ.kg-1 | |
| Průměrná spotřeba paliva - pelet při jmen. výkonu | kg | 2,3 | 3,6 | 4,5 | 5,4 |
| Objem vody v kotli | l | 50 | 76 | 76 | 85 |
| Hydraulická ztráta kotle | mbar | 0,19 | 0,20 | 0,20 | 0,22 |
| Min. objem vyrovnávací nádrže | l | 300 | 500 | 500 | 500 |
| Připojovací napětí | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 |
| Typ kotle | automat na pelety |
| Výkon/Příkon (kW) | 24 kW |
| Emisní třída | 5 |
