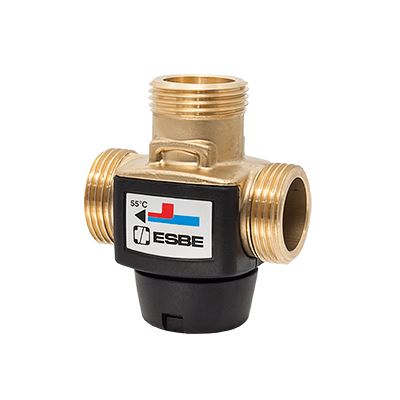

ESBE Plnící ventil VTC312 20-3.2 G1" 60°C (51001700)
Doprava zdarmaVTC300
- Přesná regulace teploty vratného průtoku.
- Snadná instalace. Nevyžaduje regulační ventil.
- Snadná údržba, která ovšem obvykle není potřeba.
Řadu VTC300 tvoří kompaktní a přesný plnící ventil používaný u kotlů na tuhá paliva do 30 kW. Plnící ventil zajistí, že se kotel ohřeje na vysokou spalovací teplotu, aby se dosáhlo co nejnižších emisí. Kromě toho ventily zajistí, že se bude udržovat vysoká teplota vratného průtoku do kotle a že bude garantována v průběhu celého spalovacího cyklu, což pomůže k vyšší účinnosti kotle, menší tvorbě dehtu a zvýšené životnosti kotle.
TECHNICKÉ ÚDAJE
| Tlaková třída: | PN10 |
| Rozdílový tlak, max.: | Směšování: 100 kPa; Přepínání: 30 kPa |
| Netěsnost A - AB: | Těsné uzavření |
| Netěsnost B - AB: | max. 3 % Kvs |
| Regulační rozsah Kv/Kv min: | 100 |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % |
| Médium, směsi vody a ethanolu: | max. 28 % |
| Teplota média, max.: | +100 °C |
| Teplota média, min.: | 0 °C |
| Připojení, vnitřní závit (G): | EN 10226-1 |
| Připojení, vnější závit (G): | ISO 228/1 |
| Materiál, těleso ventilu a další kovové části v kontaktu s tekutinou: | Mosaz DZR, CW 625N (odolná proti odzinkování) |

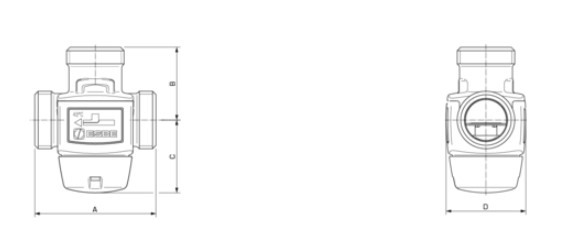

ROZMĚRY
Č. výr. |
Označení |
DN |
Kvs |
Otvírací teplota |
Připojení |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
Hmotnost [kg] |
| 51000800 | VTC312 | 15 | 2,8 | 45 ± 2 °C | G 3" | 70 | 42 | 42 | 46 | 0,48 |
| 51000900 | VTC312 | 15 | 2,8 | 55 ± 2 °C | G 3" | 70 | 42 | 42 | 46 | 0,48 |
| 51001000 | VTC312 | 15 | 2,8 | 60 ± 2 °C | G 3" | 70 | 42 | 42 | 46 | 0,48 |
| 51001500 | VTC312 | 20 | 3,2 | 45 ± 2 °C | G 1" | 70 | 42 | 42 | 46 | 0,51 |
| 51001600 | VTC312 | 20 | 3,2 | 55 ± 2 °C | G 1" | 70 | 42 | 42 | 46 | 0,51 |
| 51001700 | VTC312 | 20 | 3,2 | 60 ± 2 °C | G 1" | 70 | 42 | 42 | 46 | 0,51 |
VIDEO
| Velikost závitu | 1" |
| Provedení | vnější závit |
