R553FS

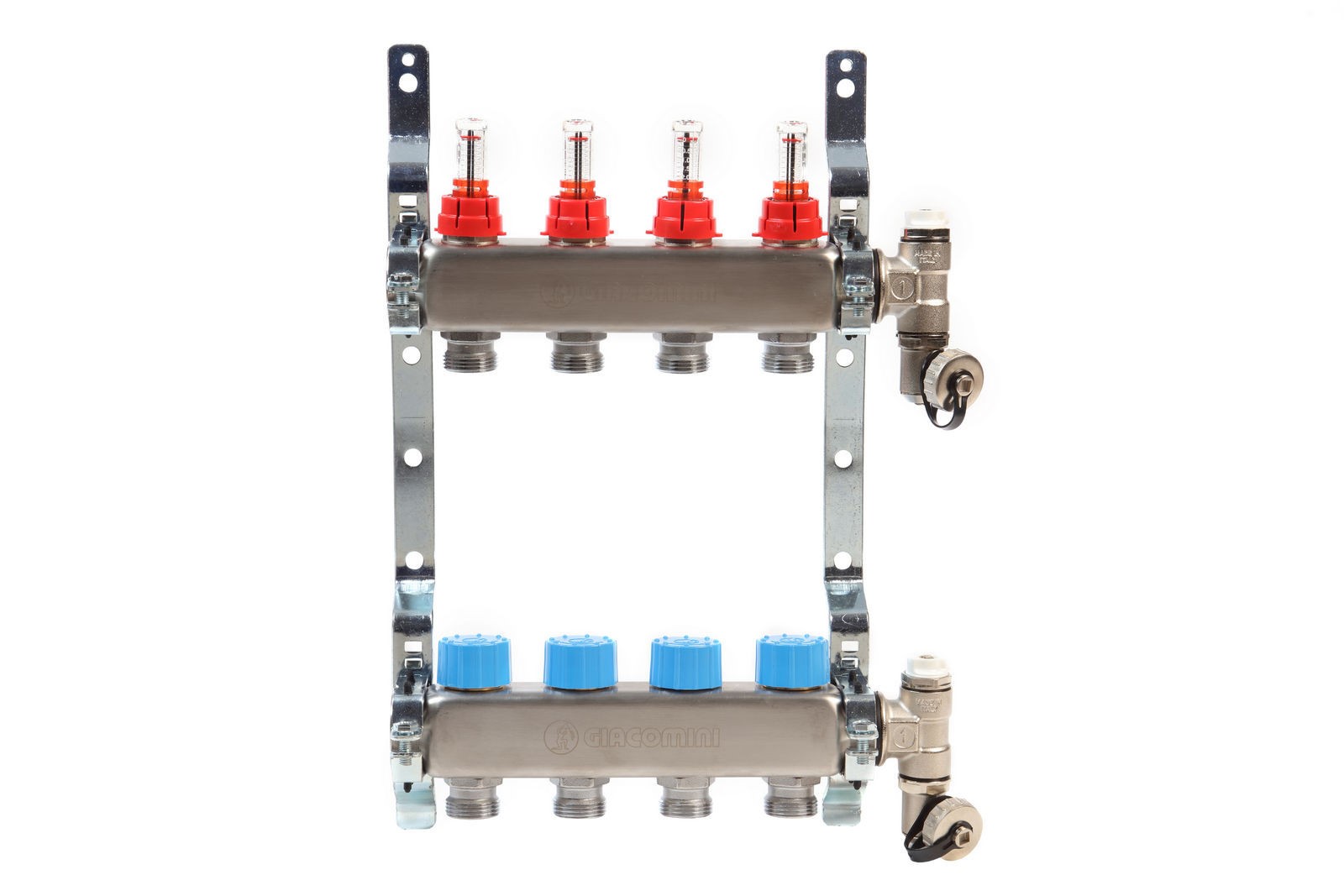

Sestava nerezového rozdělovače s průtokoměry včetně sběrače, držáků R588Z, vypouštění a odvzdušnění. Euroconus připojení. Skříň není součástí.

POPIS

Předmontované rozdělovače R553FS z nerezové oceli pro systémy HVAC se skládají z:

• přívod - každý vývod osazený průtokoměry se stupnicí 0,5÷5 l / min a 0÷1,5 GPM
• zpátečka - každý vývod osazený uzavíracím ventilem s plastovým víčkem pro manuální ovládání,  připojení M30 x 1,5 mm. Po namontování redukce R453FY002 (nutné doobjednat)
  je ventil možné osadit termoelektrickým pohonem R473/473M (NC)
• 2x ukončení rozdělovače s vypouštěním a manuálním odvzdušňovacím ventilem
• 1x klíč R74 pro manuální odvzdušnění
• držáky rozdělovače R588Z

TECHNICKÁ DATA

• Kapaliny: voda, roztoky glykolu (max. 30%)
• Rozteč vývodů: 50 mm
• Teplotní rozsah: 5÷70 °C
• Max. provozní tlak: 6 bar (10 bar pro testování systému)
• Max. provozní tlak odvzdušňovacího ventilu: 10 bar
• Průtokoměry: 0,5 ÷ 5 l/min

MATERIÁLY

• Přívod a zpátečka: nerezová ocel AISI 304
• Ukončení a vypouštěcí kohouty: pochromovaná mosaz
• Těsnění: EPDM
• Držák rozdělovače: ocel
• Víčko pro manuální ovládání ventilu: plast

Pro instalaci termoelektrických hlav R473 / R478 je nutné dokoupit montážní objímku R453FY002.

Pokud zvolíte verzi R473HE (230V / M30 x 1,5) tak součástí balení je připojení pro závit M30 x 1,5 mm.
