Jak spojovat HT trubky a napojit odpadní potrubí? Montáž, oprava, rozpojení a správný sklon

Na první pohled vypadá spojení dvou odpadních trubek jednoduše. Jedna má hrdlo, druhá hladký konec, takže je stačí zasunout do sebe a pokračovat dál. Právě v místě spoje se ale rozhoduje o tom, zda bude odpad bez problémů fungovat dlouhé roky, nebo se časem objeví zápach, netěsnost či voda pod dřezem.

Montáž HT potrubí přitom není nijak složitá. Stačí dodržet několik základních pravidel: správně připravit konec trubky, nepoškodit těsnění, použít vhodné montážní mazivo, počítat s dilatací a celé potrubí uložit ve správném spádu.

Právě spád bývá zdrojem řady chyb. Často se můžete setkat s poučkou, že „správný sklon odpadu je 2 %“. Ve skutečnosti to tak jednoduché není. HT označuje typ potrubního systému, nikoli konkrétní hodnotu sklonu. Potřebný spád závisí především na typu potrubí, jeho jmenovité světlosti a způsobu použití.

Podívejme se proto na celý postup od prvního řezu až po kontrolu hotového odpadu.

Co jsou HT trubky a kde se používají?

Označením HT-PP se běžně označují polypropylenové trubky určené především pro vnitřní gravitační kanalizaci. Používají se například pro odpad od umyvadla, dřezu, vany, sprchy nebo toalety vedený uvnitř budovy.

Zkratka HT vychází z označení high temperature. Tyto potrubní systémy jsou navržené tak, aby zvládaly odvádění běžných odpadních vod v domácnosti včetně vody o vyšší teplotě.

Je ale důležité si uvědomit, že HT trubka není synonymem pro jakoukoli odpadní trubku.

V domě se můžete setkat také s PVC, venkovním KG potrubím, litinou nebo dalšími materiály. Pokud tedy při rekonstrukci potřebujete nové HT potrubí napojit na starší odpad, není správným řešením použít první lepidlo nebo silikon, který máte po ruce. K propojení slouží vhodné přechodky, těsnění a HT tvarovky určené pro konkrétní kombinaci systémů.

Jak funguje spoj HT potrubí?

Princip hrdlového spoje je jednoduchý. Na jednom konci trubky je hrdlo s elastomerovým těsnicím kroužkem, do kterého se zasune hladký konec další trubky nebo tvarovky.

Těsnost spoje tedy nezajišťuje lepidlo, ale správně usazené těsnění. Běžné HT-PP potrubí se proto neslepuje.

Díky tomu zůstává správně provedený hrdlový spoj rozebíratelný. To je praktické zejména při rekonstrukcích. Pokud budete v budoucnu měnit sifon, posouvat kuchyňskou linku nebo upravovat část koupelny, nemusíte kvůli každé změně rozebírat celé odpadní vedení.

Co budete potřebovat ke spojování HT trubek?

Na běžnou domácí montáž nepotřebujete profesionálně vybavenou instalatérskou dílnu. Připravte si především:

• HT trubky a odpovídající HT tvarovky,
• metr a fix,
• pilku s jemnými zuby nebo vhodný řezák na plastové trubky,
• pilník nebo jiný nástroj pro odstranění otřepů a vytvoření úkosu,
• montážní mazivo vhodné pro kanalizační potrubí,
• vodováhu nebo laser,
• objímky pro upevnění potrubí.

Jak spojovat HT trubky?

Představte si běžnou situaci: rekonstruujete koupelnu a potřebujete od nového umyvadla dovést odpad ke stoupačce. Trasu máte připravenou, rozměry znáte a můžete začít.

1. HT trubku přesně změřte a kolmo uřízněte

Nejprve si pečlivě označte místo řezu. Trubku řežte co nejvíce kolmo k její ose. Použít můžete například pilku s jemnými zuby nebo vhodný řezák na plastové potrubí.

Křivý řez není jen estetický problém. Jedna strana trubky se může v hrdle opřít dříve než druhá a při zasouvání pak nerovnoměrně zatěžovat těsnicí kroužek.

2. Odstraňte otřepy a vytvořte úkos

Čerstvě uříznutou trubku ještě nezasouvejte do hrdla. Po řezu na ní mohou zůstat plastové otřepy a ostrá vnější hrana. Ta může při montáži zachytit těsnicí kroužek, posunout ho nebo poškodit.

Konec trubky proto pečlivě začistěte a zkoste. Montážní dokumentace některých výrobců pracuje u zkrácených trubek s úkosem přibližně 15°.

Jde o drobnost, která zabere jen chvíli, ale výrazně snižuje riziko poškození těsnění a následné netěsnosti.

3. Očistěte hrdlo a zkontrolujte těsnění

Před sestavením spoje se vždy podívejte dovnitř hrdla. Těsnicí kroužek musí být čistý, nepoškozený a správně usazený. Stejně čistý musí být také hladký konec trubky.

Na stavbě se snadno stane, že se do hrdla dostane jemný písek, prach nebo kousek omítky. Spoj pak může na první pohled působit bezchybně, ale nečistota mezi těsněním a povrchem trubky vytvoří místo, kudy může později prosakovat voda.

4. Použijte vhodné montážní mazivo

Zkosený hladký konec trubky potřete montážním mazivem určeným pro daný potrubní systém.

Mazivo snižuje odpor při zasouvání a zároveň pomáhá zabránit shrnutí nebo poškození těsnicího kroužku.

Nepoužívejte ale automaticky jakýkoli olej, vazelínu nebo jiný mastný přípravek, který najdete v dílně. Některé materiály mohou pryžové těsnění poškodit. Vždy je proto nejlepší použít přípravek doporučený výrobcem konkrétního potrubí.

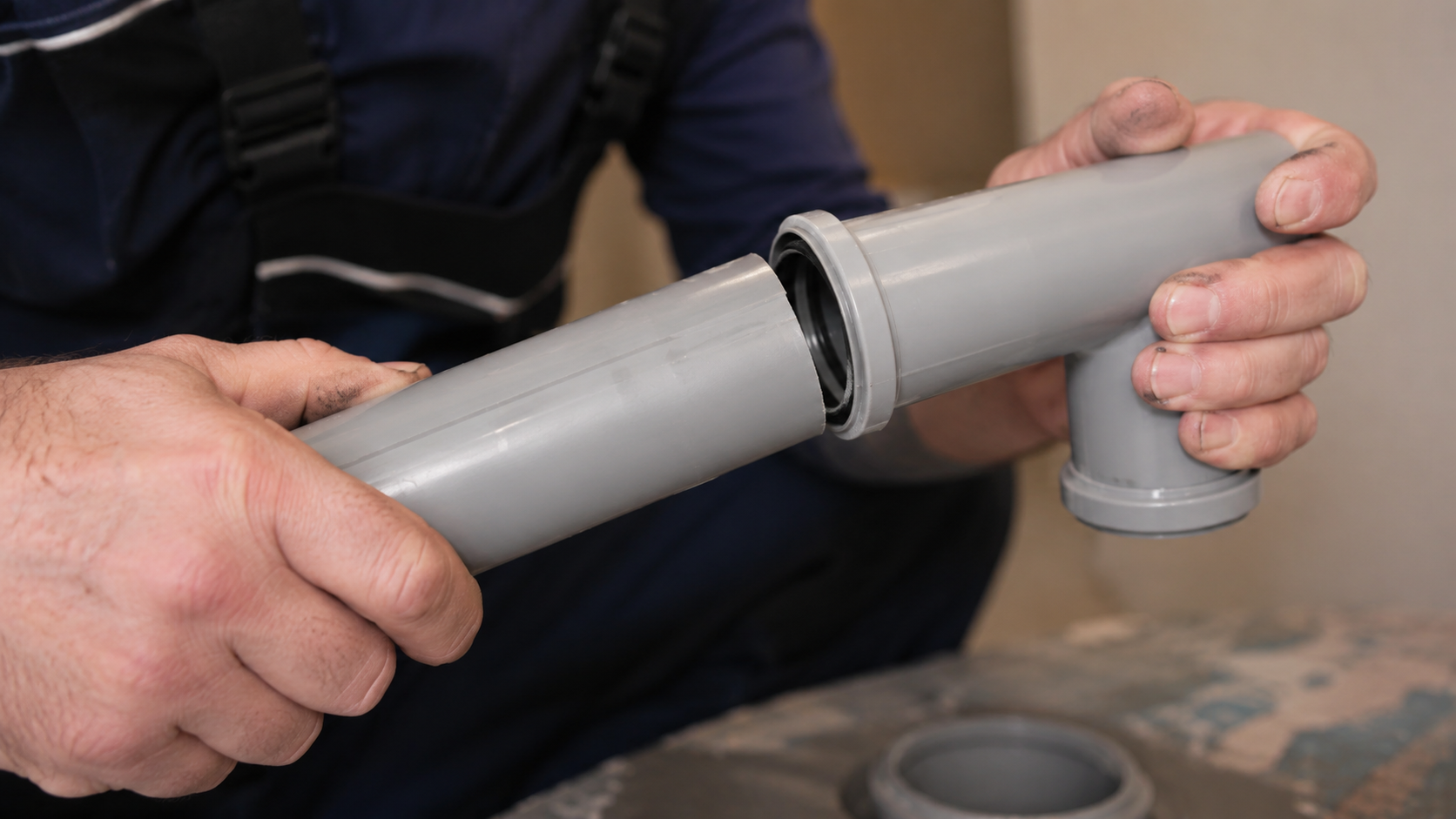

5. Trubku zasuňte rovně do hrdla

Připravený konec trubky zatlačte rovně a souose do hrdla. Trubkou zbytečně nekývejte do stran a nesnažte se spoj sestavit násilím.

Pokud jde trubka zasunout nezvykle těžce, raději spoj znovu rozeberte. Zkontrolujte úkos, množství maziva i polohu těsnění. Násilná montáž může těsnicí kroužek poškodit, aniž by to bylo zvenku vidět.

6. Nezapomeňte na dilataci

Plastové potrubí se při změnách teploty roztahuje a smršťuje. Pokud dlouhou trubku sevřete nadoraz mezi dva pevné body a nenecháte jí prostor pro pohyb, může v systému vznikat nežádoucí pnutí.

Montážní návody některých výrobců proto doporučují zasunout trubku nejprve až na doraz, označit její polohu a následně ji povytáhnout přibližně o 10 mm. Vznikne tak prostor pro délkovou roztažnost potrubí.

Hodnotu 10 mm ale nelze automaticky považovat za univerzální pravidlo pro všechny výrobce a všechny typy potrubí.

Jak spojit dvě odpadní trubky bez hrdla?

Specifická situace nastává ve chvíli, kdy proti sobě máte dva hladké konce trubek. Typicky k tomu dochází při opravě již hotového odpadu.

Představte si například trubku za kuchyňskou linkou, kterou někdo nechtěně poškodil při vrtání. Vadnou část vyříznete, ale zbývající potrubí je z obou stran pevně upevněné a nemáte prostor, abyste novou trubku klasicky zasunuli do hrdla.

Právě v takové situaci se používá HT přesuvka.

Podle konkrétního systému lze pro spojení dvou hladkých konců použít například:

• HT přesuvku,
• dvouhrdlou spojku,
• samostatné hrdlo,

Přesuvka se může po trubce posouvat. Nejprve ji nasunete dále na jeden konec, mezi obě trubky vložíte nový kus a poté přesuvku stáhnete zpět přes spoj.

Jednoduchá tvarovka tak dokáže vyřešit opravu, která by jinak vyžadovala rozebrání podstatně větší části kanalizace.

Jak do existující HT trubky napojit novou odbočku?

Podobný postup využijete také tehdy, když chcete do hotového potrubí dodatečně vložit HT odbočku.

Může jít například o technickou místnost, ve které byl původně pouze odpad pro pračku, ale nově chcete připojit také další spotřebič nebo umyvadlo. Stávající potrubí už je upevněné ke stěně a není možné ho jednoduše posunout.

Podle konkrétního potrubního systému lze použít například:

• dvě přesuvky,
• kombinaci přesuvky a prodlouženého hrdla.

Princip zůstává stejný: přesně změříte potřebnou délku, část stávajícího potrubí vyříznete a pomocí přesuvek vložíte nový díl s odbočkou.

Jak napojit HT potrubí na PVC, KG nebo litinu?

Při rekonstrukci staršího domu se jen málokdy setkáte výhradně s novými HT trubkami. Nové potrubí může navazovat na PVC, venkovní KG systém nebo starou litinovou stoupačku.

a) Napojení HT na PVC

U HT-PP potrubí nelze automaticky počítat s tím, že PP a PVC jednoduše slepíte. Použijte systémovou přechodku nebo spojku určenou pro kombinaci daných materiálů.

b) Napojení HT na KG potrubí

Při přechodu na KG potrubí zkontrolujte nejen označení DN, ale také skutečnou rozměrovou kompatibilitu jednotlivých dílů.

Někteří výrobci propojení HT a KG přímo umožňují, nelze ale automaticky předpokládat, že budou kompatibilní všechny výrobky se stejným označením DN.

c) Napojení HT na litinu

Ve starších domech se často setkáte s litinovou kanalizací. Ani zde není vhodné mezery mezi materiály improvizovaně vyplňovat silikonem nebo tmelem.

Pro napojení plastového potrubí na litinu existují speciální přechodky určené pro konkrétní způsob spojení.

Jak rozpojit HT trubky?

Jednou z výhod hrdlového HT systému je jeho rozebíratelnost. Protože spoj není slepený, lze ho při vhodných podmínkách znovu rozpojit.

Pokud je potrubí volně přístupné, nejprve uvolněte objímky tak, abyste získali dostatek prostoru pro podélný pohyb. Poté můžete hladký konec vytáhnout z hrdla.

Největším problémem obvykle není odpor těsnění, ale nedostatek prostoru pro posunutí potrubí.

Co dělat, když HT trubka nejde vytáhnout?

Představte si metr dlouhý kus potrubí pevně sevřený mezi dvěma stěnami. Na jedné straně je hrdlo, na druhé další pevný spoj. Trubku jednoduše není kam posunout.

V takové situaci nepáčte násilím za hrdlo. Mohli byste poškodit spoj, který byl do té doby zcela funkční.

Praktičtější bývá část potrubí vyříznout a následně nahradit novým kusem pomocí HT přesuvky nebo jiného vhodného opravného prvku.

Oprava HT trubky

Kapka vody pod dřezem ještě nemusí znamenat prasklou trubku. Nejdříve zjistěte, odkud voda skutečně uniká.

Pokud prosakuje hrdlový spoj, příčinou může být například:

• nečistota pod těsněním,
• špatně usazený těsnicí kroužek,
• poškozené těsnění,
• nesprávně připravený konec trubky,
• mechanické namáhání spoje.

Proto má smysl každý problematický spoj nejprve rozebrat, očistit a zkontrolovat. Teprve potom hledejte složitější řešení.

Jak opravit prasklou HT trubku?

Prasklinu v samotné trubce není vhodné dlouhodobě řešit páskou, silikonem nebo improvizovaným lepením.

Spolehlivější je poškozenou část vyříznout a nahradit novým kusem potrubí. K jeho vložení lze podle konkrétní situace použít HT přesuvky nebo další systémové opravné prvky.

Zvlášť u potrubí, které bude později skryté ve zdi nebo za předstěnou, se vyplatí zvolit trvalé a systémové řešení. Provizorní záplata může vypadat jednoduše, ale případná oprava po zakrytí potrubí bývá podstatně složitější.

Jak správně navrhnout trasu HT potrubí?

Dobře provedený spoj je jen jednou částí funkční kanalizace. Můžete mít dokonale těsnící hrdla, a přesto odpad, který se pravidelně zanáší nebo špatně odtéká.

Důležitý je proto také návrh celé trasy.

Čím jednodušší trasa, tím lépe

Odpadní vodě svědčí co nejjednodušší vedení. Pokud můžete trasu vyřešit plynulejšími změnami směru namísto několika ostrých kolen, bývá takové řešení vhodnější nejen z hlediska proudění vody, ale také pro případné budoucí čištění potrubí.

U nevětraného připojovacího potrubí je zároveň potřeba sledovat délku trasy, světlost potrubí i počet změn směru. Nestačí proto řešit pouze otázku:

„Mám dostatečný spád?“

Stejně důležité je vědět, jak dlouhá je celá trasa, kolikrát mění směr a zda bude možné potrubí v budoucnu vyčistit.

Jaký má být minimální sklon HT odpadního potrubí?

Právě kolem správného sklonu vzniká při domácích rekonstrukcích nejvíce nejasností.

Jeden univerzální „spád HT trubky“ neexistuje

Sklon se neurčuje podle toho, že je potrubí označeno jako HT. Rozhoduje především jeho funkce a rozměr.

Roli hraje například:

• zda jde o připojovací potrubí od umyvadla, vany nebo dřezu,
• zda jde o svodné potrubí,
• jmenovitá světlost potrubí,
• druh odváděné vody.

Návrh vnitřní kanalizace se v českém prostředí opírá zejména o ČSN 75 6760 a soubor ČSN EN 12056.

Minimální sklon běžného připojovacího potrubí

Pro základní orientaci lze u připojovacího potrubí pracovat s následujícími hodnotami:

Hodnota 15° se týká pouze specifického krátkého úseku bezprostředně za záchodovou mísou. Nejde o doporučení pro několikametrovou vodorovnou trasu.

Minimální sklon svodného potrubí

U svodného potrubí splaškové nebo jednotné kanalizace se minimální požadovaný sklon mění podle jmenovité světlosti:

U potrubí, které odvádí pouze srážkovou nebo mechanicky čistou vodu, mohou být požadavky jiné.

Proto není správné používat univerzální poučku:

„Každý odpad musí mít minimálně 2 %.“

Nemusí. U běžného připojovacího potrubí se často pracuje s minimálním sklonem 3 %.

Kolik je sklon odpadu v centimetrech na metr

Pro běžnou montáž není potřeba složitě přepočítávat procenta. Platí jednoduché pravidlo:

• 1 % = 1 cm výškového rozdílu na 1 metr délky,
• 2 % = 2 cm na 1 metr,
• 3 % = 3 cm na 1 metr.

Příklad: od dřezu vedete připojovací potrubí dlouhé 3 metry a potřebujete sklon 3 %.

Výškový rozdíl vypočítáte jednoduše:

3 × 3 cm = 9 cm

Mezi začátkem a koncem třímetrové trasy tedy potřebujete výškový rozdíl přibližně 9 cm.

Taková tabulka je při samotné montáži často praktičtější než práce s procenty.

Je větší spád odpadu vždy lepší?

Ne. Ani u odpadního potrubí neplatí, že čím větší sklon vytvoříte, tím lépe bude systém fungovat.

Správný návrh kanalizace zohledňuje nejen sklon, ale také délku vedení, světlost potrubí, změny směru, větrání, možnosti čištění a hydraulické podmínky.

Stejně tak není vhodné svévolně zvolit výrazně menší spád pouze proto, že se trubka jinak nevejde pod podlahu. U některých potrubí lze menší sklon použít pouze tehdy, pokud jeho funkčnost prokáže odpovídající hydraulický výpočet.

Při běžné svépomocné montáži proto není dobré sklon odhadovat „od oka“.

Jak zkontrolovat hotové HT potrubí?

Než odpad schováte za předstěnu, kuchyňskou linku nebo obklad, projděte celou trasu ještě jednou. Pozdější oprava bývá násobně pracnější než kontrola před zakrytím.

Zkontrolujte především:

• zda jsou všechny spoje správně sestavené,
• zda potrubí není mechanicky namáhané,
• zda jsou objímky správně rozmístěné,
• zda může potrubí pracovat s teplotní roztažností,
• zda je po celé trase zachovaný požadovaný spád,
• zda zůstávají servisní a čisticí místa přístupná,
• zda žádný spoj neprotéká.

U skrytých rozvodů platí jednoduché pravidlo: nejlepší chvíle na důkladnou kontrolu je ještě předtím, než potrubí zakryjete.

FAQ

Lepí se HT trubky?

U běžného HT-PP hrdlového systému ne. Hladký konec trubky se zasouvá do hrdla s těsnicím kroužkem, který zajišťuje těsnost spoje.

Musí se HT trubka při montáži mazat?

Při spojování se běžně používá vhodné montážní mazivo, které usnadní zasunutí trubky a snižuje riziko poškození těsnění. Vždy se řiďte návodem výrobce konkrétního systému.

O kolik povytáhnout HT trubku z hrdla?

U některých systémů výrobci doporučují po zasunutí na doraz trubku povytáhnout přibližně o 10 mm kvůli dilataci. Nejde však o univerzální pravidlo pro všechny výrobky, proto má vždy přednost konkrétní montážní návod.

Dají se HT trubky znovu rozpojit?

Ano. Hrdlový HT-PP spoj s pryžovým těsněním je rozebíratelný. Pokud ale potrubí nemá dostatek prostoru pro podélný pohyb, může být nutné část vedení vyříznout a následně použít přesuvku.

Jak spojit dvě HT trubky, když ani jedna nemá hrdlo?

Podle konkrétního systému použijte přesuvku, dvouhrdlou spojku nebo jiný vhodný systémový spojovací díl.

Jak opravit prasklou HT trubku?

Pro trvalou opravu je nejlepší poškozenou část vyříznout a nahradit novým kusem potrubí. Ten lze vložit například pomocí systémových přesuvek.

Jaký spád má mít HT odpad?

Jedna univerzální hodnota neexistuje. U běžného připojovacího potrubí se zpravidla pracuje s minimálním sklonem 3 %, zatímco u některých větších světlostí může být požadováno 2 %. U svodného potrubí záleží na jeho DN a způsobu použití.

Je sklon 2 % totéž jako 2 cm na metr?

Ano. Sklon 2 % znamená výškový rozdíl 2 cm na každý metr vodorovné délky potrubí.

Může být HT potrubí zazděné nebo vedené v konstrukci?

U vhodných HT systémů ano, pokud dodržíte podmínky výrobce týkající se uložení, ochrany potrubí, spojů a dilatace. Právě u skrytých rozvodů je proto důležité provést montáž pečlivě a potrubí před zakrytím důkladně zkontrolovat.
