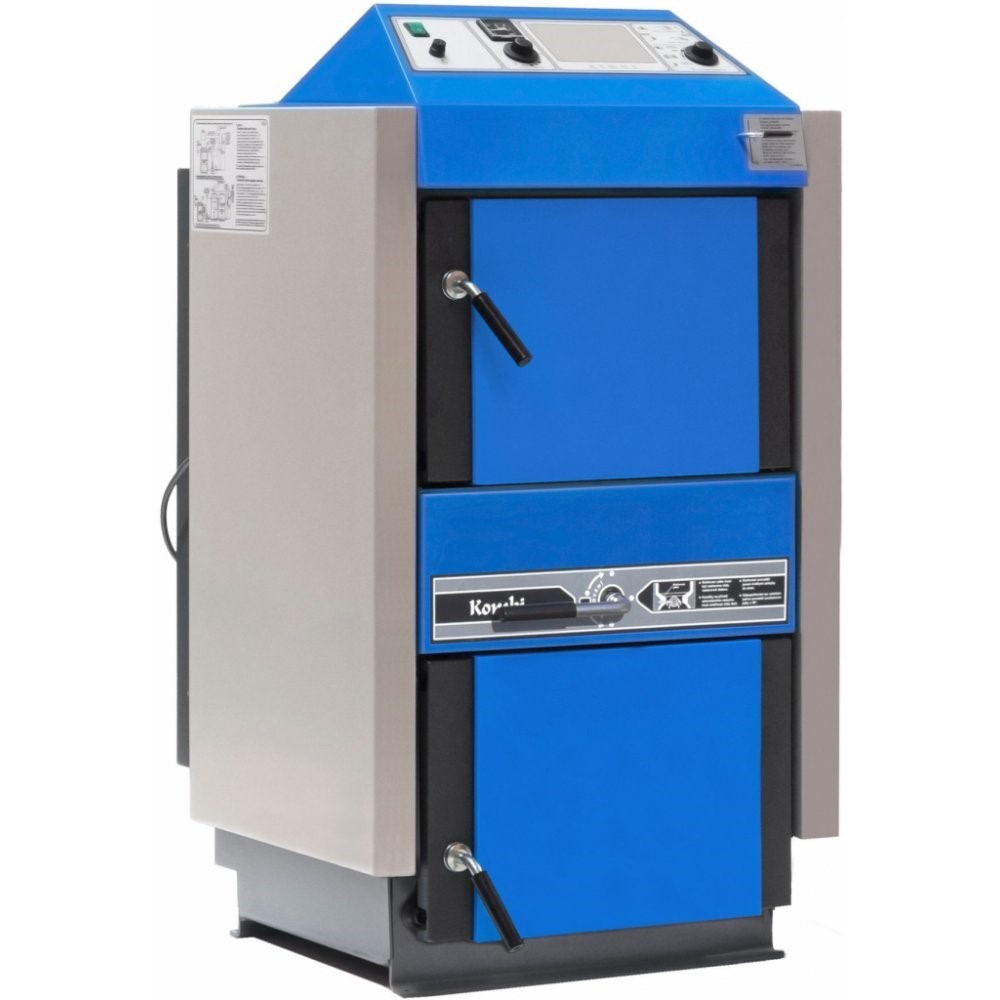

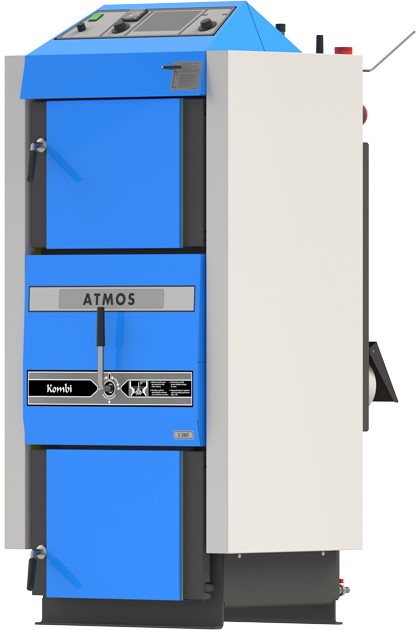

ATMOS Kotel C 32 ST

Výrobce:Atmos
Katalog. číslo:C32ST
Hmotnost položky:415 kg
Emisní třída:5
typ:zplynovací kotel na hnědé uhlí
Běžná cena v obchodech: 54 800 vč. DPHUšetříte 10 971 Kč (20 %)
Původní cena: 54 800 vč. DPH
Naše speciální cena: 43 829 Kč vč. DPH
Doba dodání: obvykle do týdne skladem
?
Dostupnosti se aktualizují každý den.
Pro aktuální informaci volejte na tel.
+420 603 189 981.
ks

ZPLYNOVACÍ KOTLE NA HNĚDÉ UHLÍ S ODTAHOVÝM VENTILÁTOREM A S CHLADÍCÍ SMYČKOU

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (na zátop), na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na uhlí ATMOS

  • Možnost spalovat kvalitně hnědé uhlí
  • Velký zásobník paliva - dlouhá doba hoření
  • Vysoká účinnost 81 až 88 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
  • Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden u uhlí jednou denně)
  • Kotel bez trubkovnice - snazší čištění (mimo C25ST, C32ST, C50S)
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita

Regulace kotlů

Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

InstalAce

Kotle ATMOS musí být zapojeny s LADDOMATEM 21, 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

TECHNICKÉ ÚDAJE

 , C18S C20S C25ST C30S C32ST C40S C50S
Jmenovitý výkon (kW) 20 25 25 32 32 40 48
Předep. tah komína (Pa) 20 23 23 25 25 28 28
Hmotnost kotle (kg) 295 351 379 395 415 434 492
Objem vody (l) 45 64 68 70 74 77 95
Obsah násypky (dm3) 66 100 100 125 125 150 150
Elektrický příkon (W) 50 50 50 50 50 50 50
Připojovací napětí (V/Hz) 230/50
Předepsané palivo Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 MJ/kg
Náhradní palivo (na zátop) Suché dřevo o výhřevnosti 15 - 18 MJ/kg-1, průměr 80 - 120 mm a o vlhkosti 12 - 20 %
Max. délka dřeva (mm) 330 330 330 430 430 530 530
Minimální teplota vratné vody při provozu 65 °C
Účinnost v celém rozsahu výkonu 88,9 84,5 88,9 85 88,6 85,4 >,83,4
Třída kotle 5 4 5 4 5 4 4

ROZMĚRY KOTLŮ

 , C18S C20S C25ST C30S C32ST C40S C50S  ,
A 1185 1435 1435 1435 1435 1435 1435
B
8 758 758 858 858 958 1117
C 675* 675* 675* 675* 675* 675* 675*
D 874 1121 1121 1121 1121 1121 1115
E 150/152 150/152 150/152 150/152 150/152 150/152 150/152
F 65 65 65 65 65 65 78
G 210 210 210 210 210 210 210
H 933 1177 1177 1177 1177 1177 1177
CH 212 212 212 212 212 212 212
I 212 212 212 212 212 212 212
J 6/4" 6/4" 6/4" 6/4" 6/4" 2" 2"
 ,

* šířka kotle po demontáži bočních kapot je 555 mm

 ,

 ,LEGENDA K NÁKRESU KOTLŮ

1. Těleso kotle 14. Žáruvzdorná tvarovka - zadní čelo kul. prostoru
2. Dvířka plnící 15. Víko čistící
3. Dvířka popelníková 16. Roštovací páka
4. Ventilátor - odtahový (S) 17. Táhlo roztápěcí záklopky
5. Žáruvzdorná tvarovka - kostka zadní 18. Teploměr
6. Ovládací panel 19. Clona topeniště - přední
7. Bezpečnostní termostat 20. Vypínač
8. Regulační záklopka 22. Regulátor výkonu - Honeywell FR124
9. Roštnice 23. Žáruvzdorná tvarovka - kostka přední
10. Žáruvzdorná tvarovka - kulový prostor 24. Regulační termostat ventilátoru
11. Roštová trubka 25. Výplň dvířek - Sibral
12. Žáruvzdorná tvarovka - půlměsíc 26. Těsnění dvířek - šňůra 18x18
13. Zatápěcí záklopka 27. Spalinový termostat
 ,  , 28. Chladící smyčka proti přetopení
