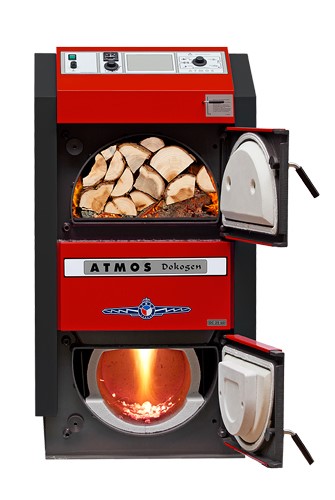

ATMOS Kotel DC 18 GD
Zplynovací kotle na dřevo – Dokogen
Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- Možnost spalovat velké kusy dřeva (kusové dřevo)
- Velký zásobník paliva – dlouhá doba hoření
- Trubkový výměník
- Vysoká účinnost nad 90 % – primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme cca 1x týdně)
- Malé rozměry a nízká hmotnost
- Možnost volby dvířek levá/pravá
- Vysoká kvalita
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.
TECHNICKÉ ÚDAJE
| Typ kotle | , | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
| Výkon kotle | kW | 19 | 25 | 29,8 | 40 | 49 |
| Předepsaný tah komína | Pa | 16 | 18 | 20 | 22 | 24 |
| Hmotnost kotle | kg | 376 | 469 | 466 | 548 | 565 |
| Objem vody v kotli | l | 73 | 105 | 105 | 112 | 128 |
| Objem palivové šachty | dm3 | 85 | 125 | 125 | 170 | 170 |
| Max. délka dřeva | mm | 330 | 530 | 530 | 530 | 530 |
| Účinnost , | % | 90,3 | 90,5 | 90,8 | 90,5 | 92,0 |
| Teplota spalin při jmenovitém výkonu | °C | 145 | 132 | 155 | 175 | 183 |
| Předepsané palivo | , | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | ||||
| Minimální teplota vratné vody | °C | 65 | ||||
| Třída kotle | , | 5 | 5 | 5 | 5 | 5 |
| 1. | Těleso kotle | 15. | Čistící víko |  |
| 2. | Dvířka přikládací | 16. | , | |
| 3. | Dvířka popelníková - spalovací prostor | 17. | Táhlo zatápěcí záklopky | |
| 4. | Ventilátor - odtahový (S) | 18. | Teploměr | |
| 5. | Žáruvzdorná tvarovka - tryska | 19. | Přívodní vzduchový kanaál | |
| 6. | Ovládací panel | 20. | Vypínač s kontrolkou | |
| 7. | Bezpečnostní termostat | 22. | Regulátor tahu - Honeywell FR 124 | |
| 8. | Regulační klapka | 23. | Chladící smyčka proti přetopení | |
| 9. | Žáruvzdorná tvarovka - u typu GD - bok topeniště | 24. | Regulační termostat ventilátoru (kotlový) | |
| 10. | Žáruvzdorná tvarovka - u typu GD - kulový prostor | 25. | Výplň dvířek - Sibral | |
| 11. | Těsnění - trysky - 12x12 (14x14) | 26. | Těsnění dvířek - šňůra 18x18 | |
| 12. | Žáruvzdorná tvarovka - půlměsíc | 27. | Spalinový termostat | |
| 13. | Zatápěcí záklopka | 30. | Kondenzátor ventlátoru | |
| 14. | Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru | 33. | Brzdič (Turbulátor) |
ROZMĚRY KOTLŮ
| Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
| A | 1281 | 1281 | 1281 | 1435 | 1435 |
| B | 820 | 1020 | 1020 | 1120 | 1120 |
| C | 680 | 680 | 680 | 680 | 680 |
| D | 945 | 945 | 945 | 1095 | 1095 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 87 | 87 | 87 | 82 | 78 |
| G | 185 | 185 | 185 | 185 | 185 |
| H | 1008 | 1008 | 1008 | 1152 | 1152 |
| CH | 256 | 256 | 256 | 256 | 256 |
| I | 256 | 256 | 256 | 256 | 256 |
| J | 6/4" | 6/4" | 6/4" | 2" | 2" |
| Typ kotle | zplynovací kotel na dřevo |
| Výkon/Příkon (kW) | 19 kW |
| Emisní třída | 5 |
