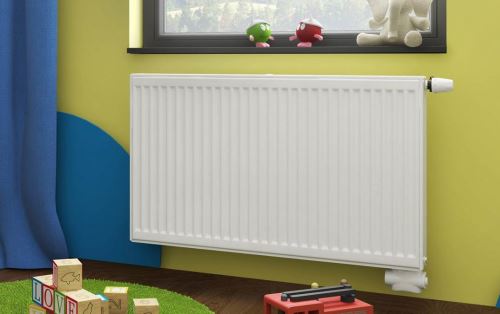

KORADO radiátor RADIK VK 22 9160

KORADO radiátor RADIK VK 22 9160
-35 %
Kat.číslo22090160-60-0010VýrobceKORADO
Skladem u dodavatele
Termíny a ceny doručení
Na splátky od: Spočítat splátky
Katalogová cena 13 615 Kč 8 850 Kč 7 314 Kč bez DPH
Garantujeme skvělou cenu
Do košíku
CZ distribuce
Záruka 24 měsíců
Servis v ČR

Deskové otopné těleso s pravým spodním připojením

Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek.

TECHNICKÉ PARAMETRY

Výška (H) 300, 400, 500, 600, 700, 900 mm
Délka (L) 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Hloubka (B)
- typ 10 VK
47 mm
- typ 11 VK
63 mm
- typ 20 VK
66 mm
- typ 21 VK
66 mm
- typ 22 VK
100 mm
- typ 33 VK
155 mm
Připojovací rozteč 50 mm
Připojovací závit
6x G 1/2 vnitřní
Nejvyšší přípustný provozní přetlak 1,0 MPa
Nejvyšší přípustná proovozní teplota (°C) 110 °C
Připojení otopného tělěsa pravé spodní

PŘEHLED TYPŮ

Typ 10

jednodeskový radiátor

Typ 11

jednodeskový radiátor s 1 přídavným vlnovcem

Typ 20

dvoudeskový radiátor

Typ 21

dvoudeskový radiátor s 1 přídavným vlnovcem

Typ 22

dvoudeskový radiátor se 2 přídavnými vlnovci

Typ 33

třídeskový radiátor se 3 přídavnými vlnovci

 ZPŮSOB PŘIPOJENÍ

pravé spodní

ZÁKLADNÍ VYBAVENÍ

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU, všech otopných těles o výšce 200 mm a provedení RADIK RC mají ze zadní strany přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou a příslušným počtem zaslepovacích zátek. Všechny vývody u deskových otopných těles RADIK mají stejný průměr s vnitřním závitem G 1/2.

Všechna otopná tělesa jsou dodávána s bočními kryty a s horní mřížkou, kromě typů 10 a modelů RADIK HYGIENE, RADIK HYGIENE VK, RADIK CLEAN a RADIK CLEAN VK.

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU  jsou dodávána včetně potřebného počtu sad navrtávacích konzol typu 15/120, 15/100/70 nebo 18/120 popř. stěnové konzoly Z-U320 (viz katalog KORAMONT).

Otopná tělesa výšky 200 mm jsou dodávána včetně potřebného počtu "Dělených konzol plus", určených pro montáž tělesa na stěnu. Na zvláštní objednávku lze dodat stojánkové konzoly Z-U400.

Ventil pro modely VK

Do zabudovaného vnitřního rozvodu je při kompletaci otopného tělesa osazen 8stupňový ventil, který je charakterizován následujícími údaji:

  • hodnota součinitele kv - příklad výpočtu dvoutrubková otopná soustava a jednotrubková otopná soustava
  • ventil je osazen do otopného tělesa při kompletaci
  • ventil je plynule nastavitelný v rozsahu od stupně 1 do stupně 8
  • z výroby je ventil přednastaven na stupeň 8
  • nastavení na jiný stupeň provede montážní firma
  • nastavení na jiný stupeň se provádí speciálním klíčem se stupnicí



Tepelný výkon přepočítaný na ∆T= 50; (t1/t2/ti = při 75/65/20 °C)

VýrobceKORADO
Druh (radiátor)22 (hloubka: 100 mm)
Připojení (radiátor)spodní pravé
Výška radiátoru900 mm
Délka radiátoru1600 mm
BarvaBílá
Tvardeskové
Tepelný výkon (radiátor)3701 W
