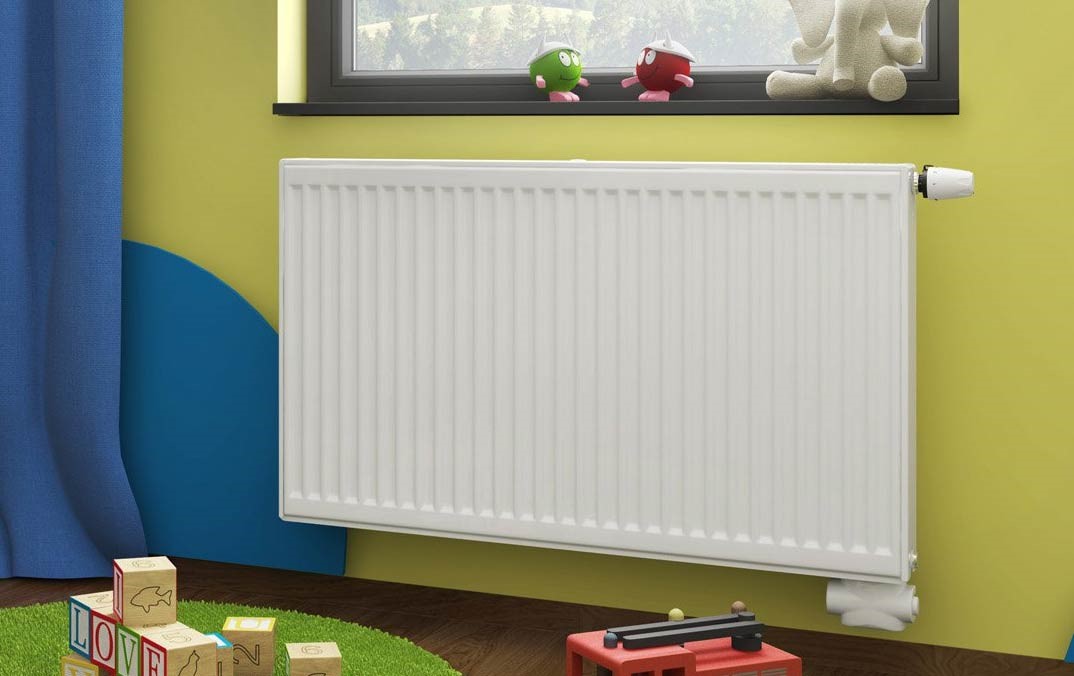

KORADO radiátor RADIK VK 33 3260

Deskové otopné těleso s pravým spodním připojením

Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek.

TECHNICKÉ PARAMETRY

	Výška (H)	300, 400, 500, 600, 700, 900 mm
	Délka (L)	400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
	Hloubka (B)
	- typ 10 VK	47 mm
	- typ 11 VK	63 mm
	- typ 20 VK	66 mm
	- typ 21 VK	66 mm
	- typ 22 VK	100 mm
	- typ 33 VK	155 mm
	Připojovací rozteč	50 mm
	Připojovací závit	6x G 1/2 vnitřní
	Nejvyšší přípustný provozní přetlak	1,0 MPa
	Nejvyšší přípustná proovozní teplota (°C)	110 °C
	Připojení otopného tělěsa	pravé spodní

PŘEHLED TYPŮ

Typ 10	jednodeskový radiátor
Typ 11	jednodeskový radiátor s 1 přídavným vlnovcem
Typ 20	dvoudeskový radiátor
Typ 21	dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22	dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33	třídeskový radiátor se 3 přídavnými vlnovci

 ZPŮSOB PŘIPOJENÍ

pravé spodní

ZÁKLADNÍ VYBAVENÍ

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU, všech otopných těles o výšce 200 mm a provedení RADIK RC mají ze zadní strany přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou a příslušným počtem zaslepovacích zátek. Všechny vývody u deskových otopných těles RADIK mají stejný průměr s vnitřním závitem G 1/2.

Všechna otopná tělesa jsou dodávána s bočními kryty a s horní mřížkou, kromě typů 10 a modelů RADIK HYGIENE, RADIK HYGIENE VK, RADIK CLEAN a RADIK CLEAN VK.

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU  jsou dodávána včetně potřebného počtu sad navrtávacích konzol typu 15/120, 15/100/70 nebo 18/120 popř. stěnové konzoly Z-U320 (viz katalog KORAMONT).

Otopná tělesa výšky 200 mm jsou dodávána včetně potřebného počtu "Dělených konzol plus", určených pro montáž tělesa na stěnu. Na zvláštní objednávku lze dodat stojánkové konzoly Z-U400.

Ventil pro modely VK

Do zabudovaného vnitřního rozvodu je při kompletaci otopného tělesa osazen 8stupňový ventil, který je charakterizován následujícími údaji:

• hodnota součinitele kv - příklad výpočtu dvoutrubková otopná soustava a jednotrubková otopná soustava

• ventil je osazen do otopného tělesa při kompletaci
• ventil je plynule nastavitelný v rozsahu od stupně 1 do stupně 8
• z výroby je ventil přednastaven na stupeň 8
• nastavení na jiný stupeň provede montážní firma
• nastavení na jiný stupeň se provádí speciálním klíčem se stupnicí

Tepelný výkon přepočítaný na ∆T= 50; (t₁/t₂/t_i = při 75/65/20 °C)
