Pipelife Radopress: jeden potrubní systém pro pitnou vodu, topení i podlahovku

Klasická instalace v rodinném domě přináší obvykle tři různé technologie: měď nebo PPR na pitnou vodu, jiný materiál na rozvody k radiátorům a další systém pro podlahové vytápění. Každá z nich má vlastní nářadí, vlastní tvarovky a vlastní pravidla montáže. Pokud řešíte novostavbu nebo kompletní rekonstrukci, znamená to nakupovat tři sortimenty a hlídat tři různé typy spojů.

Systém Pipelife Radopress tento problém řeší jinak. Jde o vícevrstvé trubky s hliníkovou vrstvou a mosazné lisovací tvarovky, které pokryjí rozvody pitné studené i teplé vody, ústřední topení, podlahové vytápění i chlazení. Jedním systémem, jedním typem spoje a jedním lisem.

• Co je systém Radopress
• Konstrukce trubky: proč je uvnitř hliník
• Lisované tvarovky a způsob spojování
• Technické parametry a dimenze
• Kam Radopress doporučujeme použít
• Hlavní výhody systému
• Srovnání s mědí, PPR a plastem bez hliníku
• Na co si dát pozor při montáži
• Časté dotazy



Co je systém Radopress?

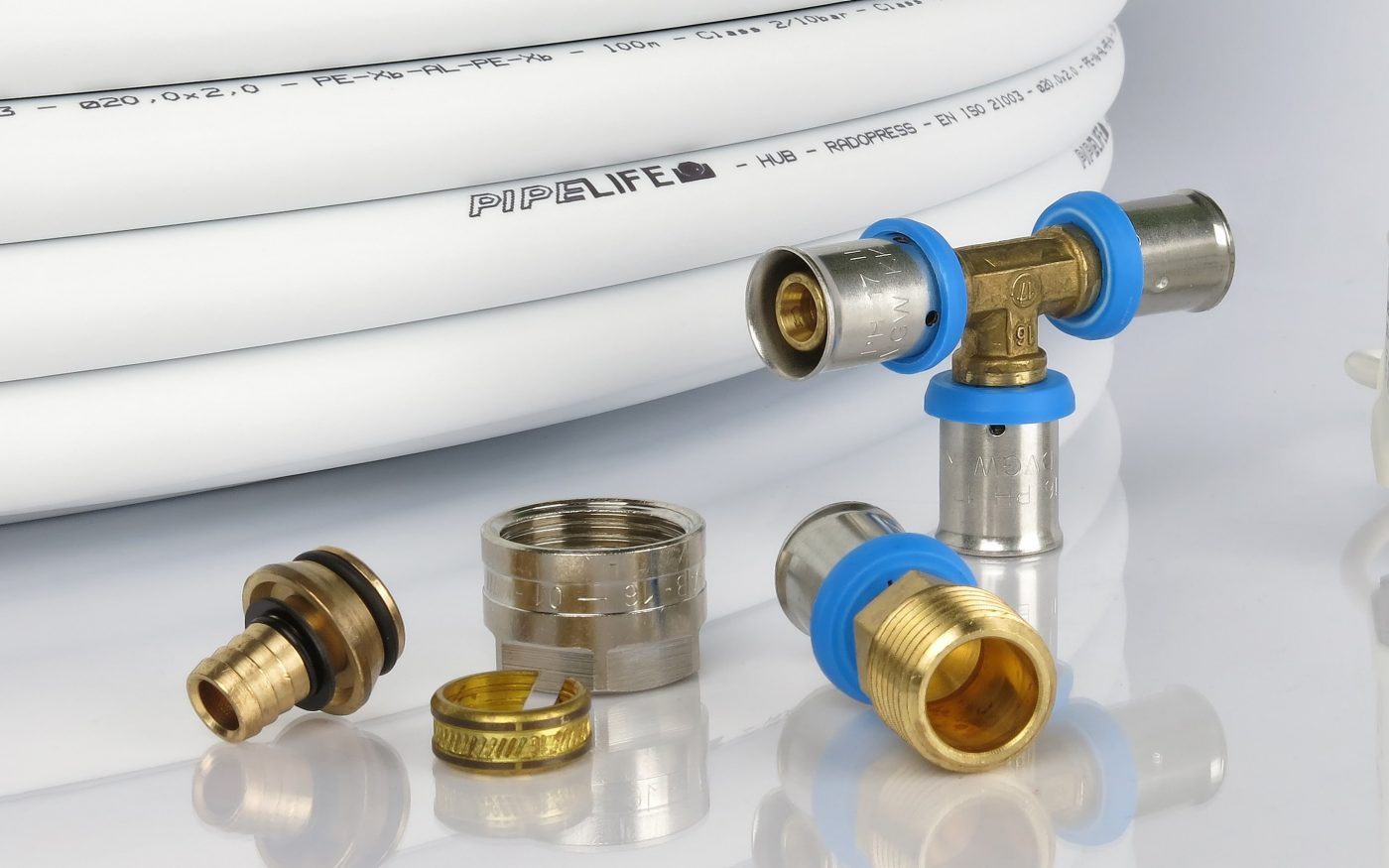

Radopress je ucelený instalační systém od společnosti Pipelife, který se skládá ze dvou hlavních částí: vícevrstvých trubek a lisovaných a šroubovaných tvarovek. K tomu výrobce dodává kompletní sadu armatur, rozdělovačů, spojovacích prvků a montážních nástrojů.

Trubky jsou vyráběny buď ze zesíťovaného polyetylenu PE-Xb, nebo z polyetylenu se zvýšenou odolností proti teplotě PE-RT. V obou případech je uvnitř stěny uložena hliníková vrstva, která zásadně mění chování celého potrubí. Standardní provedení je v bílé barvě.

Zásadní vlastností systému je jeho univerzálnost. Stejná trubka i stejná tvarovka slouží pro rozvod pitné vody i pro topnou vodu. Nemusíte tedy na stavbě kombinovat několik nekompatibilních technologií a skladovat několik druhů fitinků.

Konstrukce trubky

Vícevrstvá trubka Radopress se skládá z pěti vrstev:

• vnější vrstva PE-Xb nebo PE-RT
• adhezní (pojivová) vrstva
• hliníková fólie
• adhezní vrstva
• vnitřní vrstva PE-Xb nebo PE-RT

Hliníková vrstva se do trubky vkládá při vytlačování jako stočená páska a z obou stran je pokryta pojivem a polyetylenem. Hliník plní tři funkce naráz.

1. Zásadně snižuje tepelnou roztažnos - Podle výrobce dochází k šestinásobnému snížení tepelného prodloužení ve srovnání s běžnými trubkami PE-X, PE-RT i s trubkami, které mají antifúzní vrstvu z EVOH. Koeficient tepelné roztažnosti činí α = 0,024 mm/(m·K), což je hodnota blízká mědi. V praxi to znamená méně kompenzátorů, méně pnutí v konstrukci a klidnější chování rozvodu při teplotních cyklech. U radiátorových rozvodů, kde se teplota mění nejvíce, je to nejcitelnější rozdíl oproti čistě plastovému potrubí.
2. Funguje jako kyslíková bariéra - Hliníková vrstva brání difúzi kyslíku do topné vody. Tím chrání kovové části soustavy — kotel, čerpadlo, ventily, otopná tělesa — před korozí, kterou pronikající kyslík způsobuje. U topných systémů jde o povinný požadavek, nikoli o nadstandard.
3. Drží tvar po ohybu - Trubka si po ohnutí zachovává svůj tvar a nevrací se do původní polohy. To umožňuje volné tvarování trasy a výrazně snižuje počet potřebných kolen. V malých dimenzích do 20 mm lze trubku ohýbat i ručně.



Lisované tvarovky a způsob spojování

Tvarovka Radopress se skládá ze čtyř částí:

• lisovací pouzdro z vysokojakostní oceli
• plastový vodicí kroužek s konturou TH
• dva O-kroužky zajišťující těsnost
• mosazné tělo fitinku

Spoj vzniká mechanickým zalisováním. Lisování se provádí akumulátorovým nebo elektrickým radiálním lisem s čelistmi TH, přítlačná síla dosahuje 10 tun. Vznikne tak nerozebíratelný spoj, který lze zazdít nebo zalít do potěru. Trubky v dimenzích 16, 18 a 20 mm je možné spojovat i ručním lisovacím nástrojem, což je praktické u drobných zásahů a oprav, kde se nevyplatí tahat na místo akumulátorový lis.

Systém nabízí tři způsoby napojení:

• Mosazné lisovací tvarovky — kolena, T-kusy, spojky, redukce, nástěnky. Trubka se spojuje mechanickým lisováním.
• Mosazné přechodové tvarovky se závitem — vnějším i vnitřním, pro napojení na armatury, baterie a stávající rozvody.
• Svěrné šroubení Eurokonus — mechanicky upnuté maticí a utěsněné elastomerovým těsněním. Slouží pro připojení potrubí k rozdělovačům a radiátorovým ventilům.

Kombinace lisovaných a rozebíratelných spojů je z hlediska projektu důležitá: zalité a zazděné úseky se lisují, zatímco napojení na rozdělovač nebo ventil zůstává servisně dostupné.



Technické parametry a dimenze

Parametr	Hodnota
Materiál trubky	PE-X/AL/PE-X nebo PE-RT/AL/PE-RT
Dimenze (DN/OD)	16, 18, 20, 26, 32, 40, 50, 63 mm
Nominální tlak	PN 10 (bar)
Maximální provozní teplota	95 °C
Dodávané délky	tyče 5 m; role 50, 100, 200 a 400 m
Způsob spojování	lisované spoje (kontura TH), Eurokonus
Součinitel hydraulické drsnosti	k = 0,004
Tepelná roztažnost	α = 0,024 mm/(m·K)
Deklarovaná životnost	více než 50 let
Záruka výrobce	10 let (Pipelife Czech s.r.o.)

Kombinace 95 °C a 10 bar pokrývá s rezervou běžné provozní podmínky domovních rozvodů vody i nízkoteplotních a vysokoteplotních otopných soustav. Nízká hydraulická drsnost k = 0,004 znamená malé tlakové ztráty a stabilní průtok — vnitřní stěna z polyetylenu nekoroduje a neusazuje se na ní vodní kámen tak, jako na starých ocelových rozvodech, takže se průtočný průřez v čase nezmenšuje.



Kam Radopress doporučujeme použít?

Rozsah použití je široký a pokrývá prakticky celou vnitřní instalaci budovy:



Rozvody pitné a teplé vody

Stoupačky i připojovací rozvody k zařizovacím předmětům — umyvadlům, dřezům, sprchám, vanám, WC. Materiál je fyziologicky netečný, s vodou nereaguje a nemění její chuť ani složení. Pro vnitřní rozvody vody v rodinném domě nebo bytě jde o typickou aplikaci.



Ústřední topení a radiátorové rozvody

Nízkoteplotní i vysokoteplotní soustavy. Kyslíková bariéra chrání kotel a otopná tělesa. Díky nízké roztažnosti se rozvod chová při ohřevu podobně jako měděný. Napojení na tělesa řeší tvarovky Eurokonus a nástěnná kolena.



Podlahové vytápění

Nejčastěji v dimenzích 16 a 18 mm v rolích 200 až 500 m, ukládané do systémových desek s nopy nebo do systémových rolí. V nabídce najdete kompletní sortiment v sekci podlahové topení Pipelife — trubky, systémové desky Silenzio, Duro ND a Flooré, ochranné chráničky i nerezové rozdělovače s průtokoměry.



Chlazení

Rozvody chlazené vody, zejména ve větších dimenzích. Zde je nutné počítat s odpovídající parotěsnou izolací proti kondenzaci.



Technologické a průmyslové rozvody

Stlačený vzduch, přeprava potravin a chemikálií, zavlažování a vytápění sportovních ploch, zemědělské a zahradnické instalace. U chemicky agresivních médií doporučujeme ověřit chemickou odolnost materiálu podle podkladů výrobce.



Solární systémy

Ve spojení s energeticky úspornými zdroji tepla. U solárních okruhů je vždy nutné porovnat maximální dosahovanou teplotu média s limitem 95 °C — stagnační teploty v kolektorovém okruhu mohou být výrazně vyšší a v takovém případě je nezbytné použít jiný materiál nebo systém oddělit výměníkem.



Hlavní výhody systému Radopress

• Jeden systém pro vodu i topení — jeden sortiment, jedno nářadí, menší skladová zásoba a nižší riziko záměny materiálu na stavbě.
• Rychlá montáž bez ohně — žádné pájení, žádné svařování polyfúzí, žádná otevřená plamenná práce. To zjednodušuje práci v hotových interiérech a v dřevostavbách.
• Trvale těsný lisovaný spoj — spoj vzniklý silou 10 tun lze zalít do potěru nebo zazdít.
• Volné tvarování trasy — trubka drží tvar po ohybu, spotřeba kolen a tvarovek klesá.
• Kyslíková bariéra — ochrana kovových částí soustavy před korozí z difuzního kyslíku.
• Bez rizika elektrochemické koroze — plastová vnitřní i vnější vrstva umožňuje bezpečné napojení hliníkových trubek a radiátorů.
• Odolnost proti korozi a vodnímu kameni — vnitřní průřez se v čase nezanáší.
• Tlumení hluku a vibrací — plastové potrubí přenáší provozní hluk hůře než kov, což ocení zejména obyvatelé bytových domů.
• Odolnost proti vodním rázům — pružnost stěny tlumí tlakové špičky.
• Nízká hmotnost — snadnější manipulace a doprava na stavbu, jednodušší kotvení.
• Životnost přes 50 let a desetiletá záruka — výrobce poskytuje na systém Radopress desetiletou záruku.
•

Srovnání s mědí, PPR a plastem bez hliníku

Rozhodujete-li se, jaký materiál na rozvody vody zvolit, pomůže následující orientační přehled:

Kritérium	Radopress (PEX/AL/PEX)	Měď	PPR	PE-X bez hliníku
Způsob spojování	lisování, bez ohně	pájení nebo lisování	polyfúzní svařování	lisování, násuvné spoje
Tepelná roztažnost	velmi nízká, blízká mědi	velmi nízká	vysoká	vysoká
Kyslíková bariéra	ano (hliník)	ano	pouze u verzí s vložkou	pouze u verzí s EVOH
Držení tvaru po ohybu	ano	ano	ne (tvarovky)	ne, vrací se
Odolnost vodnímu kameni	vysoká	střední	vysoká	vysoká
Nutné nářadí	radiální lis s čelistmi TH	hořák nebo lis	polyfúzní svářečka	lis nebo expandér
Vhodnost pro topení i vodu	obojí jedním systémem	obojí	oddělené řady	obojí, s výhradami

Hlavní argument pro Radopress leží v kombinaci dvou vlastností, které jinak stojí proti sobě: chová se rozměrově jako kov, ale montuje se jako plast. Tam, kde by čistě plastové potrubí vyžadovalo hustou síť kompenzačních smyček a pevných bodů, si vícevrstvá trubka s hliníkem vystačí s podstatně jednodušším uložením.



Na co si dát pozor při montáži?

• ☐ Používáte lis s čelistmi TH — jiná kontura (U, H, M) není pro tento systém určena
• ☐ Trubka je zaříznuta kolmo, řezákem na plastové trubky, nikoli pilkou
• ☐ Konec trubky je zkalibrován a odhrotován; ostrý otřep poškodí O-kroužky
• ☐ Trubka je do tvarovky zasunuta na doraz a poloha je viditelná v kontrolním otvoru pouzdra
• ☐ Před lisováním je kontrolována přítomnost obou O-kroužků
• ☐ Poloměr ohybu odpovídá pokynům výrobce; při ručním ohýbání dimenzí nad 20 mm použijte ohýbací pružinu
• ☐ Rozvody v podlaze a ve stěnách jsou vedeny v ochranné chráničce, zejména v místech dilatačních spár a průchodů
• ☐ Je proveden a zaprotokolován tlakový zkouška před zalitím potěrem
• ☐ Rozvody teplé vody a topení jsou opatřeny tepelnou izolací podle platných požadavků
• ☐ Rozvody chlazené vody mají parotěsnou izolaci proti kondenzaci
• ☐ Trubky nejsou dlouhodobě vystaveny přímému UV záření při skladování na stavbě

Poslední bod bývá podceňovaný. Role ponechaná několik týdnů na slunci ztrácí část vlastností vnější vrstvy a je lepší ji skladovat zakrytou.



FAQ

Lze Radopress použít na pitnou vodu?

Ano. Systém Radopress je určen pro rozvody pitné studené i teplé vody, včetně stoupaček a připojovacích rozvodů k zařizovacím předmětům. Materiál je fyziologicky netečný a s vodou chemicky nereaguje.

Jsou rozvody vody bez svařování spolehlivé?

Ano. Lisovaný spoj vzniká přítlačnou silou 10 tun a je konstruován jako trvale těsný a nerozebíratelný. Těsnost zajišťují dva O-kroužky, mechanickou pevnost ocelové lisovací pouzdro. Spoj je určen k zalití do potěru nebo zazdění. Podmínkou je správně provedená příprava trubky a lis se správnou konturou.

Jakou má Radopress životnost?

Výrobce deklaruje životnost instalace přes 50 let a poskytuje na systém desetiletou záruku. Reálná životnost závisí na dodržení provozních limitů — maximální teploty 95 °C a tlaku 10 bar.

Jaké nářadí potřebuji na montáž?

Základem je akumulátorový nebo elektrický radiální lis s čelistmi TH v odpovídající dimenzi, dále řezák na plastové trubky a kalibrátor s odhrotovačem. Dimenze 16, 18 a 20 mm lze zalisovat i ručním lisovacím nástrojem.

Můžu Radopress napojit na stávající měděné nebo ocelové rozvody?

Ano, pomocí přechodových tvarovek s vnějším nebo vnitřním závitem. Plastová vnitřní i vnější vrstva trubky navíc vylučuje riziko elektrochemické koroze v místě styku různých kovů.

Jaký je rozdíl mezi PE-X a PE-RT provedením?

PE-Xb je zesíťovaný polyetylen PE-HD, PE-RT je polyetylen se zvýšenou odolností proti teplotě. Obě varianty se v systému Radopress dodávají s hliníkovou vrstvou a spojují se stejnými tvarovkami. Volba závisí na konkrétní aplikaci a dostupném sortimentu.

Kolik dimenzí systém nabízí?

Osm: 16, 18, 20, 26, 32, 40, 50 a 63 mm. Menší dimenze se dodávají v rolích i tyčích, největší průměry zpravidla pouze v tyčích po 5 metrech.



Řešení problémů

Projev	Pravděpodobná příčina	Řešení
Spoj po zalisování prosakuje	Poškozený nebo chybějící O-kroužek, otřep na konci trubky	Spoj vyříznout, konec trubky nově zaříznout, zkalibrovat a odhrotovat, použít novou tvarovku
Trubka není zalisována po celém obvodu	Nesprávná kontura čelistí nebo opotřebené čelisti	Ověřit označení TH a rozměr čelistí, provést servis lisu, spoj nahradit novým
Trubka po zalisování vyklouzává	Nedosunutí trubky na doraz do tvarovky	Spoj vyříznout a opakovat; kontrolovat polohu trubky v kontrolním otvoru pouzdra
Praskání a lupání rozvodu při ohřevu	Příliš pevné sevření trubky v prostupu nebo v držáku	Uvolnit kotvení, doplnit chráničku v prostupech konstrukcemi
Snížený průtok u podlahového okruhu	Zaškrcení trubky ostrým ohybem pod povoleným poloměrem	Postižený úsek vyměnit, dodržet minimální poloměr ohybu podle podkladů výrobce
Koroze kovových částí topné soustavy	Použití trubky bez kyslíkové bariéry v části okruhu	Ověřit typ trubky v celé soustavě, nahradit úseky bez bariéry



Kdy Radopress doporučujeme?

Systém Radopress doporučujeme především tam, kde chcete pokrýt celou vnitřní instalaci jedním materiálem — v novostavbách rodinných domů, při kompletních rekonstrukcích bytů a v objektech, kde se kombinuje podlahové vytápění s radiátory a rozvodem pitné vody. Výhodný je také v případech, kdy z bezpečnostních nebo provozních důvodů nepřipadá v úvahu práce s otevřeným plamenem, tedy v dřevostavbách, v obydlených objektech a v prostorech s hořlavými konstrukcemi.

Kompletní sortiment Radopress — trubky v rolích i tyčích, lisovací tvarovky, přechody, nerezové rozdělovače s průtokoměry, systémové desky i ochranné chráničky — najdete v sekci podlahové topení Pipelife a v oddělení Instalace a rozvody. Nejste-li si jisti dimenzováním nebo potřebným množstvím materiálu, připravíme vám nezávaznou cenovou kalkulaci celé stavby.
